DVI - Lokalbahnlokomotive - Merker und Fischer - model loco DJH, weitere Zurüstteile und eigene Anfertigungen - Puffer von Reitz

Diese Lok wurde ab 1880 für den Lokalbahndienst von Maffei produziert; später auch von Kraus. Die Modelle stellen die "CLOTHO" im Auslieferungszustand und die "CYBELE" in einem wesentlich späteren Ausrüstungszustand dar.

Einige Teile wie Kupplungen und Puffer sind von anderen Herstellern.



>

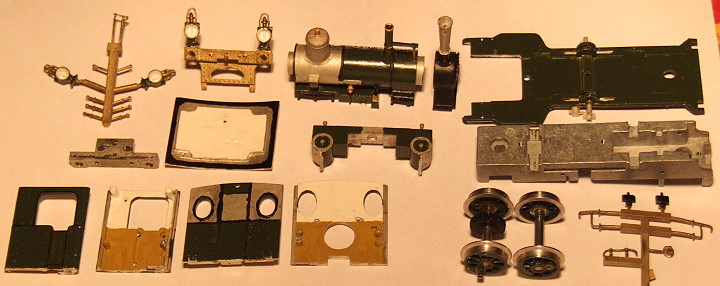

Aus diesen Teilen soll die Lok "CLOTHO" entstehen. Sie stammen von der Firma Merker und Fischer. Die Bauteile sind leichter zu bemalen, wenn dies vor dem Zusammenbau geschieht.

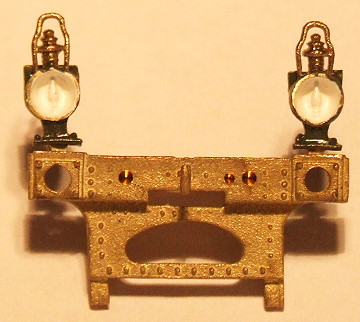

Teilweise sind die Bauteile hoch integriert. So enthält die vordere Pufferbohle die Laternen, Schienenräumer und untere "Schürze" in einem einzigen Gussstück.

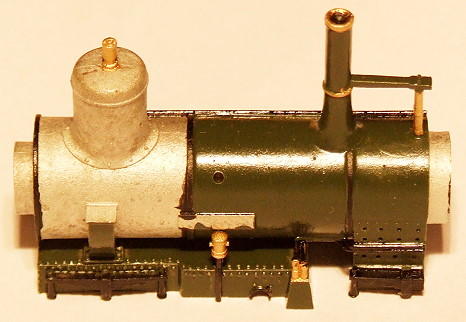

Beim Kessel ist es gelungen, drei freistehende (!) Leitungen bzw. Stellstangen in einem einzigen Gussteil zu integrieren. Bei dem späteren DJH-Modell sind diese Teile angegossen.






Die Stromabnahme von den Rädern erfolgt über sehr kurze Bronzefederbleche. Diese weisen keinen nennenswerten Federweg und wenig Elastizität auf. Deshalb wurden die Federstreifen nach schräg oben verlängert. Sie nehmen den Strom von der Innenseite der Radreifen ab. Von außen sind sie praktisch nicht sichtbar. Die Stromabnahme des DJH-Modells erfolgt unterhalb des Lokrahmens. Die exponierte Lage der Stromabnehmer erfordert im Spielbetrieb einen sorgfältigen Umgang mit der Lok.

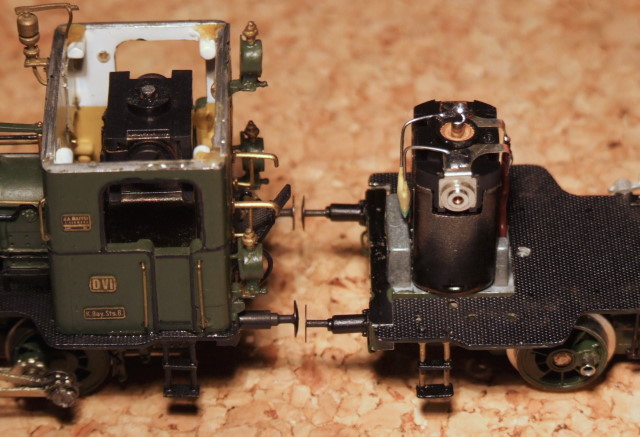

Der von DJH gelieferte Motor (links) ist deutlich größer als der m&f Motor. Um die Motorachse nicht zu behindern, musste sogar etwas Material im Führerhausdach herausgearbeitet werden.

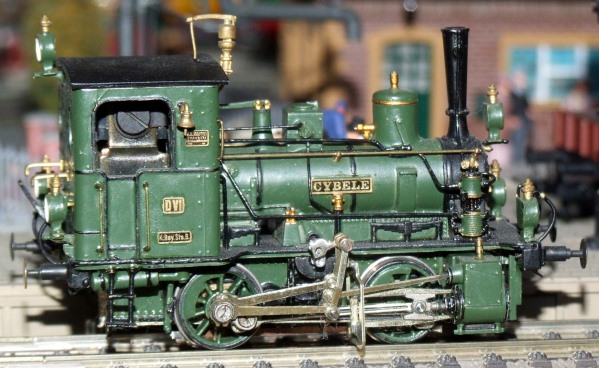

Lokführerseite der von DJH gelieferten Maschine.
