Freelance-Projekt Kranwagen der KBayStsB - Tichy Train Group 4010

Das untenstehende Bild fand ich im Angebot eines Auktionshauses. Es zeigt einen Dampfkran mit einem Arbeitswagen der KBayStsB. Das Modell reizte mich sehr. Meinen an sich sehr korrekten Preiserlein erzählte ich, dass die Bayern neben dem Kauf der Baldwin Maschinen S2/5 und EI auch Interesse an einem amerikanischen Dampfkran gezeigt hätten. Das muss als Legitimation reichen.

Der Bausatz ist sehr fein detailiert und außerordentlich passgenau. Nicht ganz einfach ist das Anbringen der Seilführung für den Boom.




Dieses Foto war Anlass genug für mein Freelance-Projekt. Den abgebildeten Arbeitswagen hatte ich vor kurzem aus einem RaiMo-Bausatz in grauer Ausführung aufgebaut, was dem Projekt zusätzlichen Schwung verlieh.

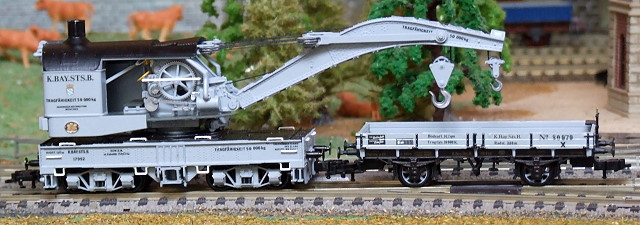

So könnte der Kranwagen nach meiner Vorstellung aussehen. Also frisch ans Werk!

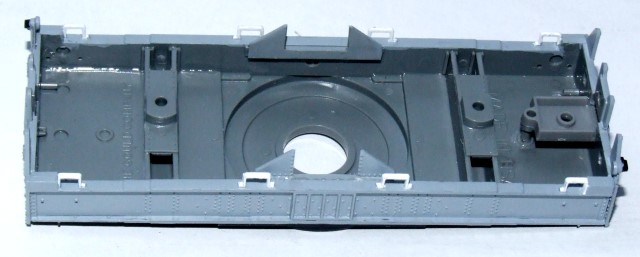

Der Anfang ist gemacht. Der Wagenkasten ist im Groben montiert. Rechts sieht man bereits den Kupplungsträger, der eigentlich für eine Kadee-Kupplung vorgesehen ist. Hier muss nun irgendwie die Fleischmann Profi Kuplung befestigt werden.

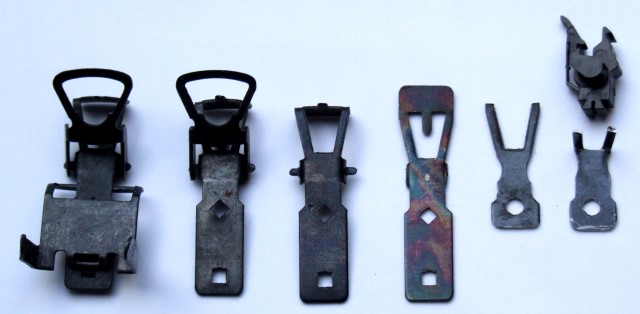

Die Kupplungsträger werden aus überzähligen Kupplungen von alten Piko Abteilwagen hergestellt. Das Bild zeigt die einzelnen Arbeitsschritte.

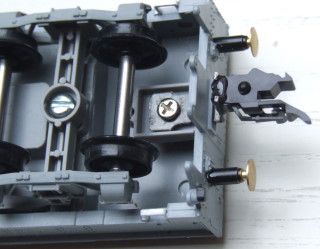

Hier ist die fertige Kupplung bereits eingebaut. Sie muss nur noch farblich angepasst werden.

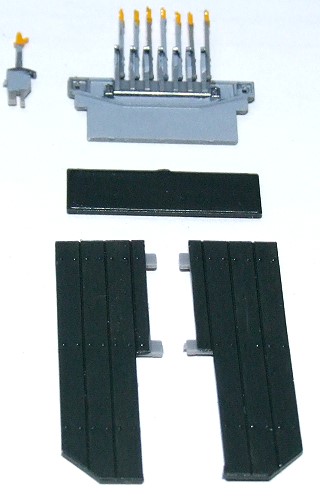

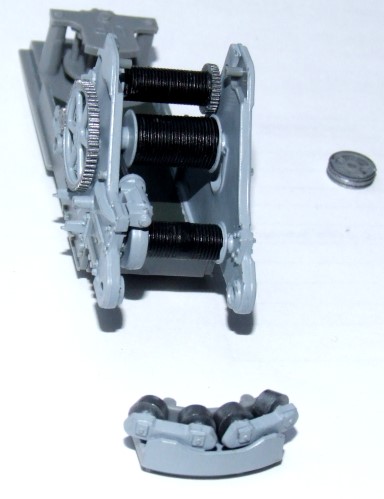

Das linke Bild zeigt Bodenbretter und die Hebelbank.

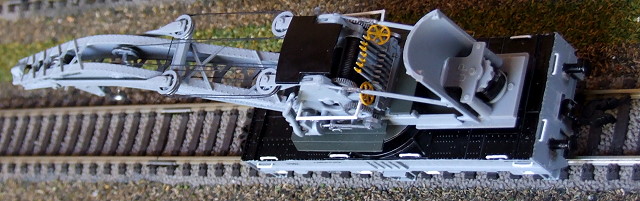

Ein Blick auf das Innere des Kranes. Gut zu erkennen ist die eingebaute Hebelbank. Ebenso sieht man auf diesem Bild in der Mitte des Auslegers die großen Seilscheiben, über die die Seile zum Heben und Senken des Armes laufen. Wenn es einem einmal gelingt, gleichzeitig das Seil über beide Seilscheiben zu führen (Geduldsspiel), dann sollte man es dort z.B. mit Mattlack fixieren. Die im Stehkessel stehende Seiltrommel dient zum Heben und Senken des Arms. Hat man das Seil aber auf den großen Seilscheiben fixiert, ist diese Seiltrommel natürlich ohne Funktion.

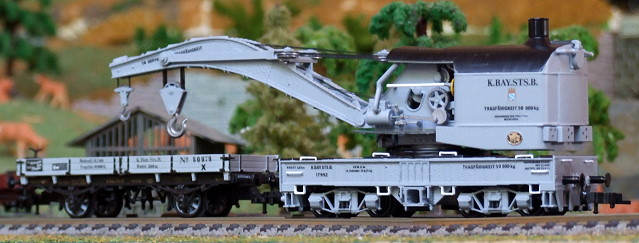

Die linke Seite des Dampfkranes. An der Rückseite des Kranhauses sind die Gegengewichte befestigt.

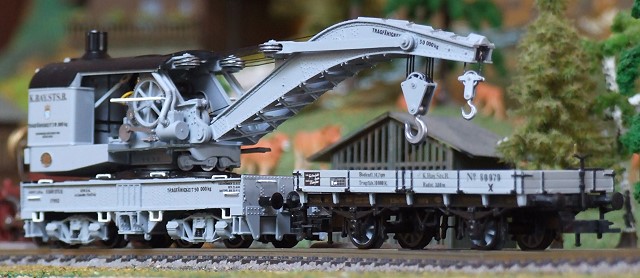

Auf diesem Bild ist die "Kriegsbemalung" des Krans gut zu erkennen. Natürlich ist auch die Beschriftung reine Fantasie. Ungeachtet dessen freuen sich die Preiserlein über den Neuzugang sehr.

[zur Bayernseite]
[zur Liste]
[zu den Tipps]

Erstellt am 31. August 2012
